Novo

Relés De Tempo Retardo Energização ( Rte) Din 35mm Pivolt

Antes: 61 reais con 64 centavos
52 reais con 39 centavos 15% OFF

em 10x 5 reais con 24 centavos sem juros

Envio para todo o país

Saiba os prazos de entrega e as formas de envio.

Modelo - Tensão De Alimentação - Tempo De Trabalho:

  • RTE - 127VAC - 15min.RTE - 127VAC - 15min.
  • RTE - 127VAC - 15seg.RTE - 127VAC - 15seg.
  • RTE - 127VAC - 24h.RTE - 127VAC - 24h.
  • RTE - 127VAC - 30min.RTE - 127VAC - 30min.
  • RTE - 127VAC - 30seg.RTE - 127VAC - 30seg.
  • RTE - 127VAC - 36h.RTE - 127VAC - 36h.
  • RTE - 127VAC - 3min.RTE - 127VAC - 3min.
  • RTE - 127VAC - 3seg.RTE - 127VAC - 3seg.
  • RTE - 127VAC - 60min.RTE - 127VAC - 60min.
  • RTE - 127VAC - 60seg.RTE - 127VAC - 60seg.
  • RTE - 127VAC - 6min.RTE - 127VAC - 6min.
  • RTE - 127VAC - 6seg.RTE - 127VAC - 6seg.
  • RTE - 220VAC - 15min.RTE - 220VAC - 15min.
  • RTE - 220VAC - 15seg.RTE - 220VAC - 15seg.
  • RTE - 220VAC - 24h.RTE - 220VAC - 24h.
  • RTE - 220VAC - 30min.RTE - 220VAC - 30min.
  • RTE - 220VAC - 30seg.RTE - 220VAC - 30seg.
  • RTE - 220VAC - 36h.RTE - 220VAC - 36h.
  • RTE - 220VAC - 3min.RTE - 220VAC - 3min.
  • RTE - 220VAC - 3seg.RTE - 220VAC - 3seg.
  • RTE - 220VAC - 60min.RTE - 220VAC - 60min.
  • RTE - 220VAC - 6seg.RTE - 220VAC - 6seg.
  • RTE - 24VAC/VDC - 12h.RTE - 24VAC/VDC - 12h.
  • RTE - 24VAC/VDC - 15min.RTE - 24VAC/VDC - 15min.
  • RTE - 24VAC/VDC - 24h.RTE - 24VAC/VDC - 24h.
  • RTE - 24VAC/VDC - 30min.RTE - 24VAC/VDC - 30min.
  • RTE - 24VAC/VDC - 30seg.RTE - 24VAC/VDC - 30seg.
  • RTE - 24VAC/VDC - 36h.RTE - 24VAC/VDC - 36h.
  • RTE - 24VAC/VDC - 3min.RTE - 24VAC/VDC - 3min.
  • RTE - 24VAC/VDC - 3seg.RTE - 24VAC/VDC - 3seg.
  • RTE - 24VAC/VDC - 60min.RTE - 24VAC/VDC - 60min.
  • RTE - 24VAC/VDC - 60seg.RTE - 24VAC/VDC - 60seg.
  • RTE - 24VAC/VDC - 6min.RTE - 24VAC/VDC - 6min.
  • RTE - 24VAC/VDC - 6seg.RTE - 24VAC/VDC - 6seg.
  • RTE - 380VAC - 12h.RTE - 380VAC - 12h.
  • RTE - 380VAC - 15min.RTE - 380VAC - 15min.
  • RTE - 380VAC - 15seg.RTE - 380VAC - 15seg.
  • RTE - 380VAC - 24h.RTE - 380VAC - 24h.
  • RTE - 380VAC - 30min.RTE - 380VAC - 30min.
  • RTE - 380VAC - 30seg.RTE - 380VAC - 30seg.
  • RTE - 380VAC - 36h.RTE - 380VAC - 36h.
  • RTE - 380VAC - 3min.RTE - 380VAC - 3min.
  • RTE - 380VAC - 3seg.RTE - 380VAC - 3seg.
  • RTE - 380VAC - 60min.RTE - 380VAC - 60min.
  • RTE - 380VAC - 60seg.RTE - 380VAC - 60seg.
  • RTE - 380VAC - 6min.RTE - 380VAC - 6min.
  • RTE - 380VAC - 6seg.RTE - 380VAC - 6seg.
  • RTE - 440VAC - 12h.RTE - 440VAC - 12h.
  • RTE - 440VAC - 15min.RTE - 440VAC - 15min.
  • RTE - 440VAC - 15seg.RTE - 440VAC - 15seg.
  • RTE - 440VAC - 24h.RTE - 440VAC - 24h.
  • RTE - 440VAC - 30min.RTE - 440VAC - 30min.
  • RTE - 440VAC - 30seg.RTE - 440VAC - 30seg.
  • RTE - 440VAC - 36h.RTE - 440VAC - 36h.
  • RTE - 440VAC - 3min.RTE - 440VAC - 3min.
  • RTE - 440VAC - 3seg.RTE - 440VAC - 3seg.
  • RTE - 440VAC - 60min.RTE - 440VAC - 60min.
  • RTE - 440VAC - 60seg.RTE - 440VAC - 60seg.
  • RTE - 440VAC - 6min.RTE - 440VAC - 6min.
  • RTE - 440VAC - 6seg.RTE - 440VAC - 6seg.

Estoque disponível

Devolução grátis

Você tem 30 dias a partir do recebimento do produto para devolvê-lo, não importa o motivo!

Garantia

Compra Garantida com o Mercado Pago

Receba o produto que está esperando ou devolvemos o seu dinheiro

Meios de pagamento

Boleto parcelado em até 12x

Mercado Crédito

Cartões de crédito

Mastercard
Hipercard
Elo
Visa

Cartões de débito

Elo Debito
Visa Débito

Pix

Pix

Boleto bancário

Boleto

Características principais

MarcaPIVOLT
ModeloRELÉ DE TEMPO

Outras características

  • Corrente nominal In: 7 A

  • Tipo de disjuntor: Miniatura - para trilhos DIN

Descrição

RELÉS DE TEMPO ( RTE, RPE, RTC )
RTE – Relé de retardo na energização;
RPE – Relé de pulso na energização;
RTC – Relé de tempo cíclico com tempos iguais ligado e desligado;

APLICAÇÃO
Os relés temporizadores PIVOLT (RTE, RPE, RTC), foram construídos para atender várias aplicações de funções e de tempo nos mais variados segmentos, tais como:
Máquinas operatrizes, Máquinas de embalagens, Máquinas para indústria alimentícia, Cilindros para panificação, Bombas, motores, CCMs, Elevadores, escadas e pontes rolantes, Chaves compensadoras, Compressores, Painéis e quadros elétricos, Seladoras, etc.

FUNCIONAMENTO
Conforme a aplicação desejada, determina-se a função e tempo específico para uso, bastando somente energizar os contatos A1, e A2, para entrar em funcionamento. Os contatos do relé interno farão o trabalho determinado na configuração do modelo escolhido.

MODELOS
RTE – Relé de retardo de tempo na energização.

Ao alimentar os contatos A1, e A2, inicia o tempo programado pelo Knob frontal, e ao final deste tempo os contatos (C=15/NA=18), do relé interno são comutados para o trabalho (fechado), ao retirar a alimentação dos contatos A1, e A2 os contatos (C=15/NA=18), do relé interno voltam ao estado de repouso (aberto).

RPE – Relé de pulso na energização.

Ao alimentar os contatos A1, e A2, inicia o tempo programado, e os contatos (C=15/NA=18), do relé interno são comutados para o trabalho (fechado) ao mesmo tempo, ao término do tempo programado pelo Knob frontal os contatos (C=15/NA=18), do relé interno voltam ao estado de repouso (aberto), permanecendo assim até a alimentação (A1, A2), ser desligada.

RTC – Relé de tempo com comutação cíclica, (tempos iguais).

Ao alimentar os contatos A1, e A2, os contatos (C=15/NA=18), do relé interno são comutados para o trabalho (fechado), ao atingir o tempo programado pelo Knob frontal os contatos (C=15/NA=18), do relé interno voltam ao estado de repouso (aberto), permanecendo neste ciclo de liga/desliga, com tempos iguais de ligado e desligado, até a alimentação dos contatos A1, A2 ser retirada.

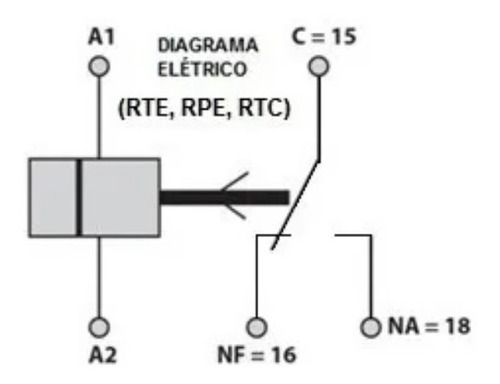

Obs: Para todos os modelos de funcionamento, quando comutamos o relé interno para o trabalho, os contatos (C=15/NA=18), serão fechados, e os contatos (C=15/NF=16), serão abertos, e quando comutarmos para o repouso, a ação ocorre de forma inversa nos dois contatos.

ESPECIFICAÇÕES
* Tensão de alimentação disponível : 24Vac / Vdc – 127Vac – 220Vac – 380Vac – 440Vac / (50/60Hz);
* Escalas de tempo (RTE, RPE, RTC) : (0,3 à 3 seg. / 0,6 à 6 seg. / 1,5 à 15 seg. / 3 à 30 seg. / 6 à 60 seg.);
* (0,3 à 3 min. / 0,6 à 6 min. / 1,5 à 15 min. / 3 à 30 min. / 6 à 60 min.);
* (1,2 à `12 h. / 2,4 à 24 h. / 3,6 à 36h.);
* Consumo: 1,3VA;
* Capacidade contatos: 7A / 250Vac;
* Saída (RTE, RPE, RTC): 1 contato reversível (NA+NF) SPDT;
* Temperatura de trabalho do relé: 0 à 60ºC;
* Tempo de operação: 10ms;
* Vida útil mecânica: 10.000.000 operações;
* Caixa plástica em ABS de 1ª geração;
* Fixação diretamente em trilho DIN 35mm;
* Dimensões: 22,5 x 100 x 90mm (Largura, Altura e Profundidade).
