RELÉS DE TEMPO PARA COMUTAÇÃO ESTRELA TRIÂNGULO ( RET )
RET – Relé de tempo para comutação estrela triângulo;

APLICAÇÃO
Os relés temporizadores de comutação estrela triângulo PIVOLT (RET), foram construídos para atender as aplicações de funções de partidas de motores acima de 5cv nos mais variados segmentos, tais como:
Máquinas operatrizes, Máquinas de embalagens, Máquinas para indústria alimentícia, Cilindros para panificação, Bombas, motores, CCMs, Elevadores, escadas e pontes rolantes, Chaves compensadoras, Compressores, Painéis e quadros elétricos, Seladoras, etc.

FUNCIONAMENTO
Conforme a aplicação desejada, determina-se a função e tempo específico para uso, bastando somente energizar os contatos A1, e A2, para entrar em funcionamento. Os contatos do relé interno farão o trabalho determinado na configuração do modelo escolhido.

MODELOS

RET – Relé de tempo para comutação estrela triangulo, (partida de motores).

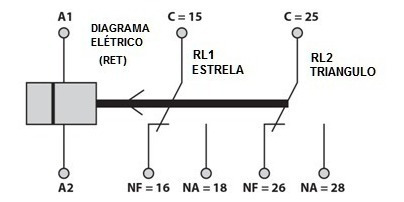

Ao energizar (alimentando os contatos A1, e A2 – com tensão especificada no produto), o rele de tempo para comutação estrela triangulo PIVOLT, será acionado o contato (C=15, NA=18), do rele de partida (estrela), que fica fechado até o tempo pré-determinado na escala frontal, indicado pelo Knob.
Após este tempo o contato (C=15, NA=18) do rele de partida (estrela), é desenergizado para que o contato (C=25, NA=28), do rele de trabalho (triangulo) possa ser acionado (após 50ms), mantendo seu contato fechado até o produto ser desligado através dos contatos (A1, A2).
Obs: Seu funcionamento determina que a comutação entre os contatores da partida (estrela), e do trabalho (triangulo) tenham um intervalo de tempo (50ms), para garantir que as fases não entrem em curto, tornando o rele de tempo para comutação estrela triangulo PIVOLT totalmente confiável.


ESPECIFICAÇÕES
* Tensão de alimentação disponível : 24Vac / Vdc – 127Vac – 220Vac – 380Vac – 440Vac / (50/60Hz);
* Escalas de tempo (RET): (0,6 à 6 seg. / 1,5 à 15 seg. / 3 à 30 seg.);
* Consumo: 1,3VA;
* Capacidade contatos: 7A / 250Vac;
* Saída (RET): 2 contatos reversíveis (NA+NF) SPDT;
* Temperatura de trabalho do relé: 0 à 60ºC;
* Tempo de operação: 10ms;
* Vida útil mecânica: 10.000.000 operações;
* Caixa plástica em ABS de 1ª geração;
* Fixação diretamente em trilho DIN 35mm;
* Dimensões: 22,5 x 100 x 90mm (Largura, Altura e Profundidade).
