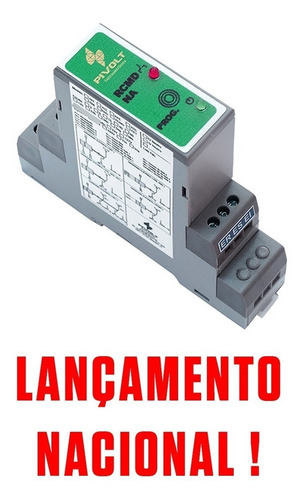

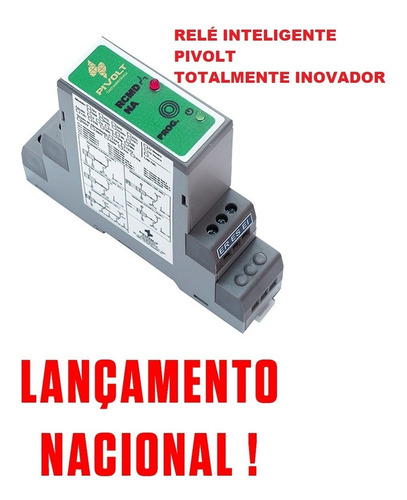

Relé De Comando À Distância Rcmdna Inteligente Pivolt 220v

181 reales con 99 centavos9% OFF

199 reales con 99 centavos em 12x 16 reales con 67 centavos sem juros

9% OFF no boleto

Frete grátis

Saiba os prazos de entrega e as formas de envio.

Estoque disponível

Devolução grátis

Você tem 7 dias a partir do recebimento do produto para devolvê-lo, não importa o motivo!

Garantia

Compra Garantida com o Mercado Pago

Receba o produto que está esperando ou devolvemos o seu dinheiro

Garantia da loja

Garantia de fábrica: 6 meses

Características principais

MarcaPIVOLT
ModeloRCMDNA 220Vca MICRO

Outras características

  • Tipo de produto: Relé

  • Categorias de utilização: AUTOMAÇÃO

  • Quantidade de pólos principais: 2

  • Quantidade de pólos auxiliares: 3

Descrição

LANÇAMENTO NACIONAL PIVOLT COM PATENTE REQUERIDA

RELÉ DE COMANDO À DISTÂNCIA (RCMDNA) ÚNICO COM MICROINTELIGENCIA PIVOLT

RCMD - Relé de Comando à Distância (LONGAS DISTÂNCIAS);
NA - Normalmente Aberto.

RCMD NA – Relé de Comando à Distância. (Utilizados para reservatórios de líquidos superiores e inferiores).
Ao alimentar os contatos A1, e A2 com a tensão indicada no produto, inicia o funcionamento do relé com os leds verde e vermelho piscando intermitentemente, indicando uma varredura de todo o circuito, e logo após o sistema se estabiliza mantendo o led verde piscando 1, 2 ou 3 vezes conforme a disposição dos eletrodos ou chave boia no liquido a ser monitorado. Coloque os eletrodos ou instale a chave boia inserindo no reservatório a ter o nível controlado e conecte os fios nos bornes (ER, ES, EI), conforme exemplo existente no MANUAL DO PRODUTO, (reservatório inicialmente vazio), de esquema de ligação RCMDNA na figura 2 do mesmo MANUAL.

A seguir os modos de funcionamento dos relés.

RCMDNA - UTILIZANDO UMA CHAVE BOIA (contato ABERTO com reservatório vazio).

Instalar a chave boia no reservatório, faça a alimentação do seu sistema normalmente conforme descrição anterior, inicialmente com reservatório vazio o contato da chave boia deve estar aberto. Neste momento o relé entenderá que o reservatório está vazio e após 10 segundos como padrão de T’ON, a saída (15, 16, 18), do relé será acionada fechando o contato (C=15/NA=18), e o led vermelho irá acender indicando bomba ligada. Quando reservatório encher e o liquido cobrir os eletrodos de referência (ER) e inferior (EI), no modelo RCMDNA o relé de saída (15, 16, 18), desliga abrindo o contato (C=15/NA=18), o led vermelho irá apagar indicando bomba desligada.

Resumo: O relé RCMDNA é indicado para controle à distância (LONGAS DISTÂNCIAS), de enchimento de reservatórios, liga a saída do relé com reservatório de liquido vazio, conforme modelo RCMDNA (contato aberto da chave boia), após enchimento no nível regulado pela chave boia, a mesma fecha seus contatos desligando a saída do relé RCMDNA.

Nesta aplicação o relé RCMDNA PIVOLT não sofre ACIONAMENTOS INVOLUNTÁRIOS com as variações e oscilações do liquido no reservatório.


RCMDNA - UTILIZANDO DOIS ELETRODOS TIPO PÊNDULO (contato aberto com reservatório vazio).

Instalar os eletrodos no reservatório (verifique modelo de ligação no desenho da figura 2 do MANUAL DO PRODUTO), faça a alimentação do seu sistema normalmente conforme descrição anterior, inicialmente com reservatório vazio o contato dos eletrodos deve estar aberto ( (ER) no fundo do reservatório e (EI) na altura do nível desejado). Neste momento o relé entenderá que o reservatório está vazio e após 10 segundos como padrão de T’ON, a saída (15, 16, 18), do relé será acionada fechando o contato (C=15/NA=18), e o led vermelho irá acender indicando bomba ligada. Quando reservatório encher e o liquido cobrir os eletrodos de referência (ER) e inferior (EI), no modelo RCMDNA o relé de saída (15, 16, 18), desliga abrindo o contato (C=15/NA=18), o led vermelho irá apagar indicando bomba desligada.

Resumo: Tem o mesmo modo de funcionamento do relé RCMDNA com chave boia, somente trocamos a chave boia por dois eletrodos.

APLICAÇÃO
Os relés de Comando à distância MICROINTELIGENTES PIVOLT (RCMDNA), foram construídos para atender várias aplicações, sempre para o controle de nível de líquidos condutores de corrente elétrica (não explosivos ou inflamáveis) em reservatórios através de eletrodos (ER, ES, EI), ou Chaves Boia, submersos.
Sua saída (relé de saída), poderá ser utilizada para controlar o funcionamento de contatores que por exemplo liga ou desliga um motor ou circuitos de segurança e proteção de circuitos elétricos de comando, entre outras aplicações.

RECURSOS DISPONÍVEIS NESTE PRODUTO

- Identificar configuração do modelo de relé;
- Regulagem automática da sensibilidade dos eletrodos no líquido;
- Programar o tempo de bomba ligada (TON);
- Programar o tempo de bomba desligada (TOFF);
- Programar o tempo máximo de bomba ligada (TIMEOUT);
- Identificar o nível de liquido através dos eletrodos;
- Identificar defeitos nos eletrodos;
- Ativar e Desativar relé manualmente;
- Funcionamento do relé mesmo com falha nos eletrodos ou chave boia.

Obs: Todos os recursos são configurados através do botão de PROG., localizado no frontal do produto, e no MANUAL do produto as instruções passo á passo conforme TABELA 1, e descrição de cada parâmetro a ser configurado conforme aplicação desejada.


ESPECIFICAÇÕES
* Tensão de alimentação disponível : 24Vac – 127Vac – 220Vac – 380Vac – 440Vac / (50/60Hz);
* Consumo: 1,7VA;
* Capacidade contatos: 7A / 250Vac;
* Saída (RNI): 1 contato reversível (NA+NF) SPDT;
* Temperatura de trabalho do relé: 0 à 60ºC;
* Sensibilidade: automática;
* Tempo de operação: 10ms;
* Vida útil mecânica: 10.000.000 operações;
* Caixa plástica em ABS de 1ª geração;
* Fixação diretamente em trilho DIN 35mm;
* Dimensões: 22,5 x 100 x 90mm (Largura, Altura e Profundidade).
