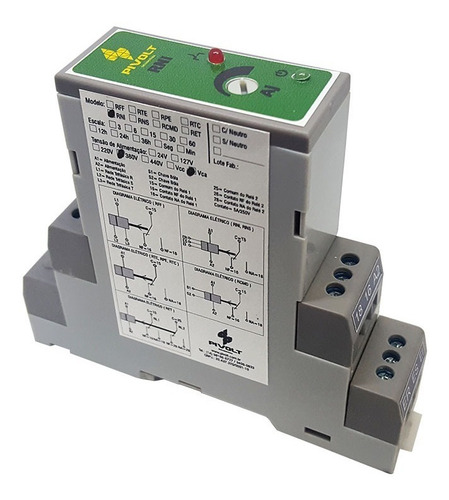

RELÉ DE NÍVEL INFERIOR (RNI)
RNI – Relé de controle de nível inferior; ER – Eletrodo de Referência;
EI – Eletrodo Inferior;
ES – Eletrodo Superior.

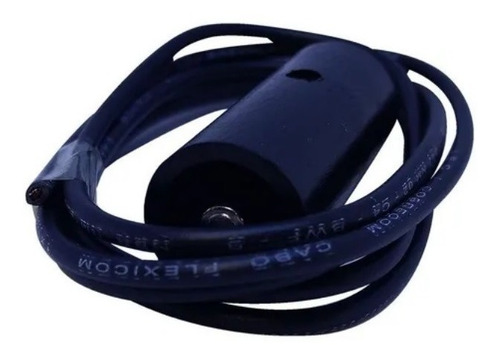

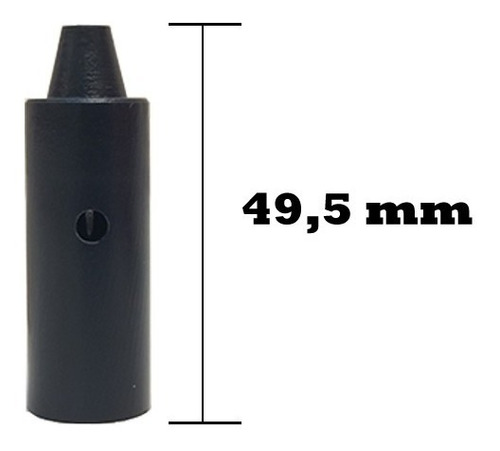

****ACOMPANHA 3 ELETRODOS DE NÍVEL COM CABO DE 1 METRO****

APLICAÇÃO

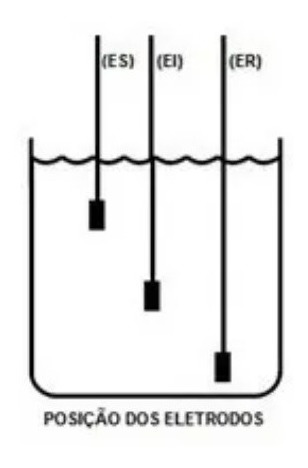

Os relés de nível inferior PIVOLT (RNI), foram construídos para atender várias aplicações, sempre para o controle de nível de líquidos condutores de corrente elétrica (não explosivos ou inflamáveis) em reservatórios através de eletrodos (ER, ES, EI), submersos.
Sua saída (relé de saída), poderá ser utilizada para controlar o funcionamento de contatores que por exemplo liga ou desliga um motor ou circuitos de segurança e proteção de circuitos elétricos de comando, entre outras aplicações.

FUNCIONAMENTO
Conforme a aplicação desejada, determina-se a sensibilidade do liquido a através do Knob frontal para monitorar o nível inferior da aplicação do circuíto. Os contatos do relé interno (saída) farão o trabalho determinado na configuração do modelo escolhido.

MODELO
RNI – Relé de nível inferior(Esvaziamento). (Utilizados para reservatórios de líquidos inferiores).

Ao alimentar os contatos A1, e A2 com a tensão indicada no produto, inicia o monitoramento dos eletrodos inseridos no reservatório a ter o nível controlado, quando o liquido cobrir os eletrodos de referência (ER) e inferior (EI), o relé de saída permanece em repouso (C=15/NA=18) aberto, somente quando o nível de liquido atingir o eletrodo superior (ES), é que o relé de saída comutará seus contatos (C=15/NA=18) para o trabalho (fechado), permanecendo assim até o nível do liquido atingir e descobrir o eletrodo inferior (EI), momento que os contatos do relé de saída voltarão ao repouso (C=15/NA=18) aberto.
Resumo: Só liga a saída com reservatório de liquido cheio, eletrodo superior (ES) submerso no liquido, e desliga a saída com o eletrodo inferior (EI) descoberto pelo liquido do reservatório.

ESPECIFICAÇÕES
* Tensão de alimentação disponível : 24Vac – 127Vac – 220Vac – 380Vac – 440Vac / (50/60Hz);
* Consumo: 1,7VA;
* Capacidade contatos: 7A / 250Vac;
* Saída (RNI): 1 contato reversível (NA+NF) SPDT;
* Temperatura de trabalho do relé: 0 à 60ºC;
* Sensibilidade: 0 à 100Kohms;
* Tempo de operação: 10ms;
* Vida útil mecânica: 10.000.000 operações;
* Caixa plástica em ABS de 1ª geração;
* Fixação diretamente em trilho DIN 35mm;
* Dimensões: 22,5 x 100 x 90mm (Largura, Altura e Profundidade).
