Kit Com 4 Relés De Comando À Distância(rcmd) Din 35mm 220v
em 12x sem juros
Confira a
6 meses de garantia de fábrica.
30% OFF
Características principais
Marca | PIVOLT 440V SEM NEUTRO |
---|---|
Modelo | RFF |
Outros
Potência: 1.7 W
Tipo de produto: Relé
Categorias de utilização: RELÉ FALTA DE FASE TRIFÁSICO
Tipo de montagem: Trilho DIN 35mm
Usos recomendados: PAINÉIS DE COMANDO
Quantidade de pólos principais: 3
Quantidade de pólos auxiliares: 3
Frequência: 50/60HZ
Descrição

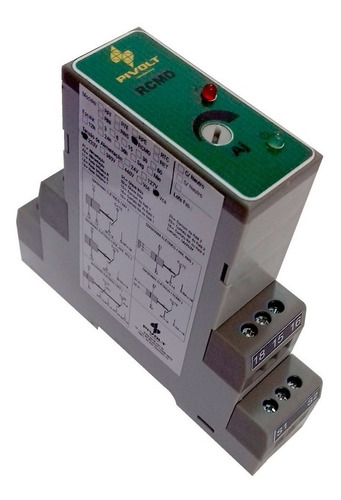

RELÉ DE COMANDO À DISTÂNCIA (RCMD)
RCMD – Relé de comando à distância;
S1 – CHAVE BOIA;
S2 – CHAVE BOIA.
APLICAÇÃO
Os relés de comando à distância PIVOLT (RCMD), foram construídos para atender várias aplicações, sempre para o controle de nível de líquidos em reservatórios através por exemplo de chave boia.
Sua saída (relé de saída), poderá ser utilizada para controlar o funcionamento de contatores que por exemplo liga ou desliga um motor, uma bomba d'agua ou circuitos de segurança e proteção de circuitos elétricos de comando, entre outras aplicações.
FUNCIONAMENTO
Conforme a aplicação desejada, determina-se a sensibilidade do funcionamento através do Knob frontal para monitorar o nível da aplicação do circuíto. Os contatos do relé interno (saída) farão o trabalho determinado na configuração do modelo escolhido.
MODELO
RCMD – Relé de comando à distância. (Utilizados como chave boia).
Ao alimentar os contatos A1, e A2 com a tensão indicada no produto, o relé de comando a distância está pronto para o trabalho, se S1 e S2 estão fechados os contatos da saída comutam para o trabalho (C=15/NA=18) fechado, e se S1 e S2 estão abertos os contatos de saída comutam para o repouso (C=15/NA=18) aberto. Pode-se também inverter a lógica de funcionamento utilizando os contatos do rele de saída (C=15/NF=16).
ESPECIFICAÇÕES
* Tensão de alimentação disponível : 24Vac – 127Vac – 220Vac – 380Vac – 440Vac / (50/60Hz);
* Consumo: 1,7VA;
* Capacidade contatos: 7A / 250Vac;
* Saída (RCMD): 1 contato reversível (NA+NF) SPDT;
* Temperatura de trabalho do relé: 0 à 60ºC;
* Sensibilidade: 0 à 100Kohms;
* Tempo de operação: 10ms;
* Vida útil mecânica: 10.000.000 operações;
* Caixa plástica em ABS de 1ª geração;
* Fixação diretamente em trilho DIN 35mm;
* Dimensões: 22,5 x 100 x 90mm (Largura, Altura e Profundidade).
